產品結構特點和用處

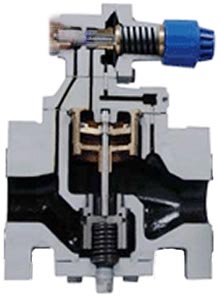

YG13H型高靈敏度蒸汽減壓閥系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥重要由閥座、主閥盤、活塞、彈簧等零件組成。導閥重要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變更，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功效。
本系列產品在普通減壓閥基礎上做了以下改良，加大了活塞面積，轉變了節流結構，轉變了密封情勢，改良了導閥結構和調節彈簧情勢，從而從以下幾方面提高了產品的性能。
1、提高了對出口壓力變更的傳感效能，提高了敏銳度，大大下降了因上游壓力變更，流量變更等因素引起的壓力偏差。
2、改良了流線散布，下降了噪聲。
3、改良了密封面結構，延伸了密封面壽命。
本產品重要用于蒸汽管路，實用于進口壓力變更大，流量變更大的蒸汽管路。

重要技巧參數

重要零件材料

重要結構尺寸(法蘭連接尺寸按GB4216的規定)

YG13H型高靈敏度蒸汽減壓閥的外形尺寸和連接尺寸，請接洽我們索取。
